光接收机 |
产品概述
CATV网络光接收机，前级采用全砷化镓MMIC放大，后级为砷化镓模块放大器，优化的线路设计，单片机控制数码显示各项参数，使工程调试格外方便，是构建CATV网络的主流机型。

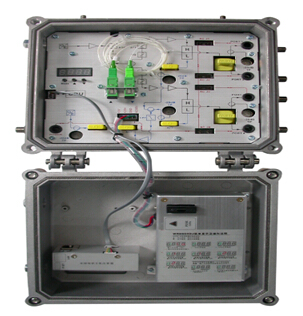

产品图片：
性能特点
l 高响应度PIN光电转换管。
l 线路优化设计，SMT工艺生产，优化整机信号通道，光电信号传输更流畅。
l 专业的射频衰减芯片，射频衰减和均衡线性好，精度高。
l 砷化镓放大器件，功率倍增输出，增益高、失真低。
l 单片机控制整机工作，数码显示各项参数，操作方便直观，性能稳定。
l 优良的AGC特性，输入光功率－9～＋2dBm时，输出电平保持不变，CTB、CSO基本不变。
l 预留数据通讯接口，方便与网管应答器连接，接入网管系统。
三、技术参数
|
项 目
|
单 位
|
技 术 参 数
|
|
|
光 学 参 数
|
|||
|
接收光功率
|
dBm
|
-9 ~ +2
|
|
|
光反射损耗
|
dB
|
>45
|
|
|
光接收波长
|
nm
|
1100 ~ 1600
|
|
|
光连接器类型
|
|
FC/APC、SC/APC或由用户指定
|
|
|
光纤类型
|
|
单 模
|
|
|
链 路 性 能
|
|||
|
C/N
|
dB
|
≥ 51（-2dBm输入时）
|
|
|
C/CTB
|
dB
|
≥ 65
|
输出电平108 dBμV
均衡6dB时
|
|
C/CSO
|
dB
|
≥ 60
|
|
|
射 频 参 数
|
|||
|
频率范围
|
MHz
|
45 ~862
|
|
|
带内平坦度
|
dB
|
±0.75
|
|
|
标称输出电平
|
dBμV
|
≥ 108
|
|
|
最大输出电平
|
dBμV
|
≥ 112
|
|
|
输出反射损耗
|
dB
|
≥14
|
|
|
输出阻抗
|
Ω
|
75
|
|
|
电控均衡范围
|
dB
|
0～10
|
|
|
电控衰减范围
|
dBμV
|
0～20
|
|
|
反 向 光 发 射 部 分
|
|||
|
光 学 参 数
|
|||
|
光发射波长
|
nm
|
1310±10、1550±10或用户指定
|
|
|
输出光功率
|
dBm
|
1 ~ 5
|
|
|
光连接器类型
|
|
FC/APC、SC/APC或由用户指定
|
|
|
射 频 参 数
|
|||
|
频率范围
|
MHz
|
5 ~ 65（或由用户指定）
|
|
|
带内平坦度
|
dB
|
±1
|
|
|
输入电平
|
dBμV
|
85 ~ 90
|
|
|
输出阻抗
|
Ω
|
75
|
|
|
一 般 特 性
|
|||
|
电源电压
|
V
|
A：AC（150~265）V；B：AC（35~90）V
|
|
|
工作温度
|
℃
|
-40~60
|
|
|
储存温度
|
℃
|
-40~65
|
|
|
相对湿度
|
%
|
最大95%无冷凝
|
|
|
功 耗
|
VA
|
≤ 30
|
|
|
外形尺寸
|
mm
|
240（L）╳ 240（W）╳ 150（H）
|
|
备注：以上给出的正向射频指标是在末级使用砷化镓25dB功率倍增模块时的参数，如果使用其他模块时，指标会略有不同。

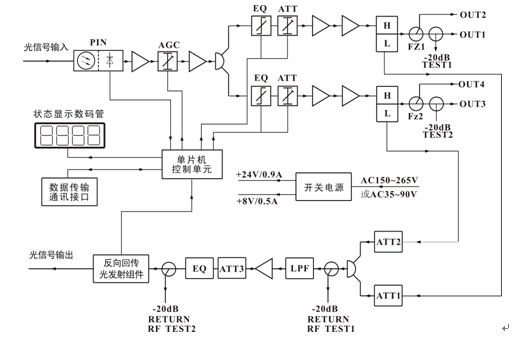

四、原理框图
五、功能显示及操作说明
Mode: 当前控制模式选择按钮，共七种工作模式
▲ ： 为up按钮，在ATT或EQ模式时增加衰减量或均衡量。
▼ ： 为down按钮，在ATT或EQ模式时减少衰减量或均衡量。

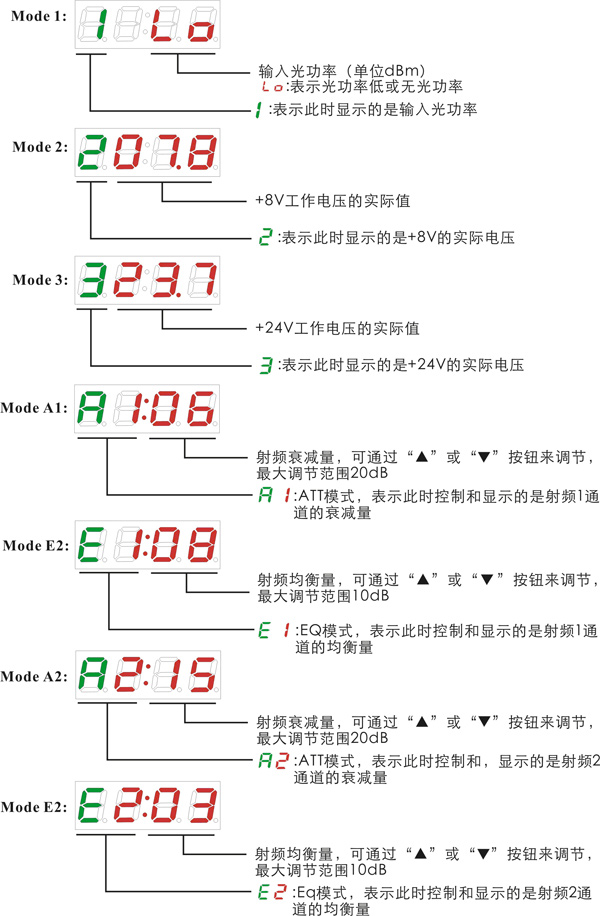

以下做详细图示说明:

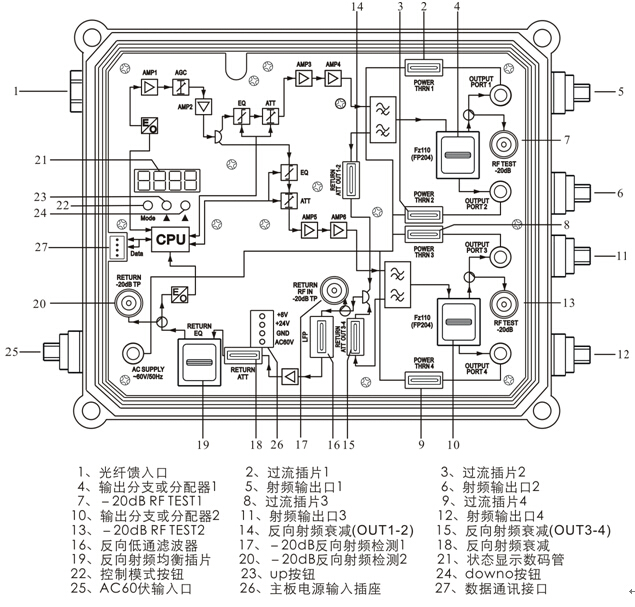

七、结构示意图
