EOC局端 |
产品概述:
EOC局端是具备有线电视和宽带数据接入功能的室外型EOC局端设备,采用Intellon6400/7400解决方案。可以将IP数据信号和CATV信号混合输出到有线电视分配网,实现共缆传输广播电视节目和IP数据。EOC局端位于 EOC 网络的顶端,可下挂多达253台EOC终端。该设备可安装在HFC有线电视网的光节点光机电缆输出线路或楼栋用户分配网输入线路上,为用户提供语音、视频、数据等多种业务。
局端在同轴网络上提供1路200Mbps带宽的线速接入,占用低于30MHz的低频段,和现有CATV系统频率无冲突,可减少相互干扰。并且支持现有的树型和星型CATV网络,传输距离长,带宽高,网络适应性好,充分满足广电系统部署三网合一网络的要求。

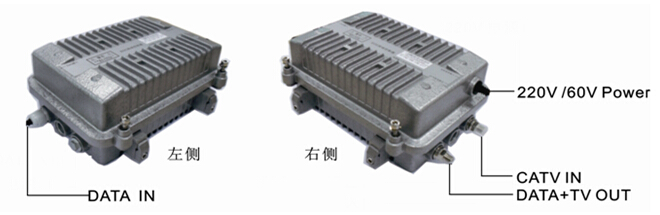

产品图片:
产品特点:
l 全铸铝密封外壳,防水防尘,宽温工作设备,工作温度为-25℃~55℃
l 占用7.5~30MHz 以下的低频带通信,抗干扰能力强、带宽高
l 内置1路CATV RF和EOC信号混合器
l 提供2个Cable 接口,输入CATV信号,并将IP数据信号和CATV信号混合后输出
l 提供2个10/100M 自适应以太网接口
l 整机支持多达253个EOC终端设备的接入
l 室外免防护,支持室外线挂
l 登录局端后可以远程管理下挂的同轴电缆网络单元
技术指标:
项目
|
描述
|
接口
|
2个10/100M 以太网端口
2个公制Cable口
1个Console口
|
射频
|
占用频率:7.5~30MHz
输出阻抗:75Ω
输出功率:100-106dBuv
接收灵敏度:-50dBuv
|
遵循标准
|
IEEE 802.3, IEEE 802.3x, IEEE 802.3u Auto MDI(X)
|
远程管理
|
支持远程WEB 管理
支持对下挂EOC终端的集中管理
TELNET
SNMP
|
协议
|
TDMA/CSMA
|
性能
|
物理层速率:200Mbps
MAC层速率:100Mbps
|
调制模式
|
OFDM 1024/256/64/16/8-QAM, QPSK, BPSK,ROBO,DBPSK, DQPSK
|
传输距离
|
约700米(在同轴电缆上一般可过两级放大器)
|
加密模式
|
128-bit AES 加密
|
电源
|
AC100-250V或同轴电缆60V供电
|
外形尺寸(mm)
|
227(长)×217(宽)×110(高)
|
工作温度
|
工作温度:-25~55 ℃
|
存储温度
|
-40~70 ℃
|
工作湿度
|
10%~90%非凝露
|
存储湿度
|
10%~95%非凝露
|
功耗
|
<10W
|
