外调制光发射机产品属于新型的高性能1550nm 外调制CATV 光发射机。发射机为1U 高度,可方便的安装在19"机架上。发射机为1550波长双路7dBm光输出,输出信号光谱线窄,在远距离传输时,更显优势。主要器件采用JDSU、Fujitsu、MITSUBISHI含热电致冷器的DFB低噪声、窄线宽、连续波激光器和JDSU、AVANEX CATV高线性外调制器。由于关键部件采用了国际品牌及我公司系统优化控制技术、SMNP网络控制技术,使整机的技术性能指标完全达到同类进口设备的标准,为有线电视及电话通信,提供优质的图象、数字或压缩数字信号长距离传输。

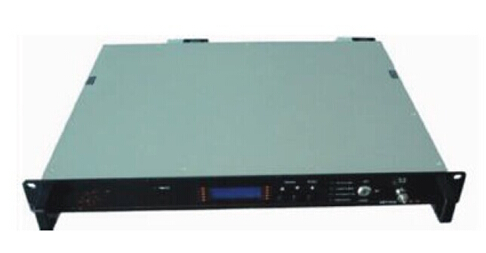

产品图片:
产品特点
l 高品质:独创的系统优化控制技术、RF预失真技术在保证性能优异CNR的情况下系统获得最大的CTB、CSO和SBS指标。
l 灵活性:外调器的相位调制技术在保证系统CSO性能优异的情况下,最大限度地提高了入纤光功率,以获取长距离传输,且SBS阈值13、16、19现场可调,可适用不同的网络传输。
l 可靠性:采用19″1U标准机架,内置高性能的双开关电源,可在85∽265Vac市网电压中热备份工作,MS级全自动切换;机箱散热可自动温度控制。
l 直观性:外调制器与激光器是整机最贵重的器件,机器内设微处理器对外调
制器和激光器的工作状态进行监控,工作参数由面板LCD窗口显示。
l 网管型:选件式状态监控应答器保证满足国标并与 SCTE HMS标准兼容,可实现网管监控功能。
l 电源插拔式:采用铝型材结构插拔式开关电源,有利于散热和更换。并且双电源冷热备份。
产品结构框图

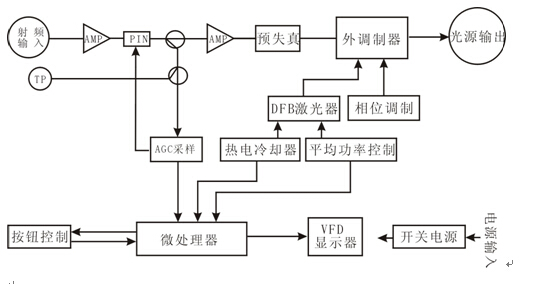

电原理框图

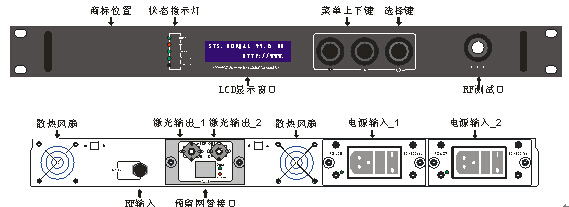

发射机前面板、后面板图
序号
|
项目
|
单位
|
性能参数
|
备 注
|
1
|
激光器型号
|
|
|
详见规格
|
2
|
光波长
|
nm
|
1550±10
|
若偏离波长订货前要注明
|
3
|
光调制方式
|
|
外调制
|
|
4
|
光输出功率
|
dBm
|
|
详见规格
|
5
|
SBS门限
|
dBm
|
16(默认值)
|
13,16,19可调
|
6
|
光连接器形式
|
|
FC/APC,SC/APC可选
|
订货前要注明
|
7
|
频率范围
|
MHz
|
47~865
|
|
8
|
载噪比
|
dB
|
≥53.0 ⑴ ≥51.0 ⑵
|
按GY/T143-2000 6.2.3.5
|
9
|
平坦度
|
dB
|
±0.75
|
按GY/T143-2000 6.2.4
|
10
|
射频输入信号电平
|
dBuV
|
77~83
|
AGC自动控制
|
11
|
载波组合三阶差拍比(C/CTB)
|
dB
|
≥65.0
|
按GY/T143-2000 6.2.5
|
12
|
载波组合二阶差拍比(C/CSO)
|
dB
|
≥65.0
|
按GY/T143-2000 6.2.6
|
13
|
射频输入阻抗
|
Ω
|
75
|
|
14
|
射频输入反射损耗
|
dB
|
>16
|
按GB/T11381.1
4.2.2.2.5
|
15
|
供电(双电源热插拔)
|
V
|
90~265市电
|
可选-48VDC
|
16
|
功耗
|
W
|
≤50
|
单电源工作
|
17
|
工作温度
|
℃
|
0~50
|
全自动机箱温度控制
|
18
|
贮存温度
|
℃
|
-20~85
|
|
19
|
工作相对湿度
|
%
|
20%~85%
|
|
20
|
尺 寸
|
″
|
19″×11″×1.75″
|
(W)x(D)x(H)
|
21
|
网管接口
|
|
RJ45
|
支持浏览器和SNMP
|
注:
1) 在规定的链路损耗条件下,在550MHz频率范围内配置59个PAL-D模拟电视频道信号,在550MHz~750(862) MHz频率范围内传送数字调制信号,数字调制信号的电平(8MHz带宽内)比模拟信号的载波电平低10dB,光接收机输入光率为0dBm时,测量载波组合三阶差拍比(C/CTB)、载波组合二阶差拍比(C/CSO)及载噪比(C/N)。
2)光纤50KM+EDFA。
|
